电容导针检测方案
Capacitor Pin Inspection System
01 产品概述 📘
本系统采用一体化架构设计，深度整合了双相机驱动（全面支持 GigE/USB3.0 高速协议）以及四通道恒流 LED 光源驱动。系统集成了高精度位置传感接口、多核工业级级控制主板，并配备 1920*1080 高清工业级触摸大屏。同时，板载丰富的外设接口，包括 RS232 通信接口、2.4G/5G 双频 WIFI 以及高速隔离工业 IO，共同构建了一套高度优化、性能卓越的精密视觉检测设备系统。
02 软件生态 🧠
系统搭载了深度自定制的轻量化 Linux 操作系统内核，完美调度 ARM 多核架构及专用神经网络处理单元（NPU）算力。支持远端无线投屏与控制，生成的生产检测数据可通过灵活的接口协议，无缝接驳各类工厂原有的智慧生产管理系统（如 MES/ERP）。全线支持云端物联组网，方便用户通过手机、平板等各类电子终端实时监测现场状态，鼎力助推终端用户迈向智能制造新阶段。
03 核心检测指标 🎯

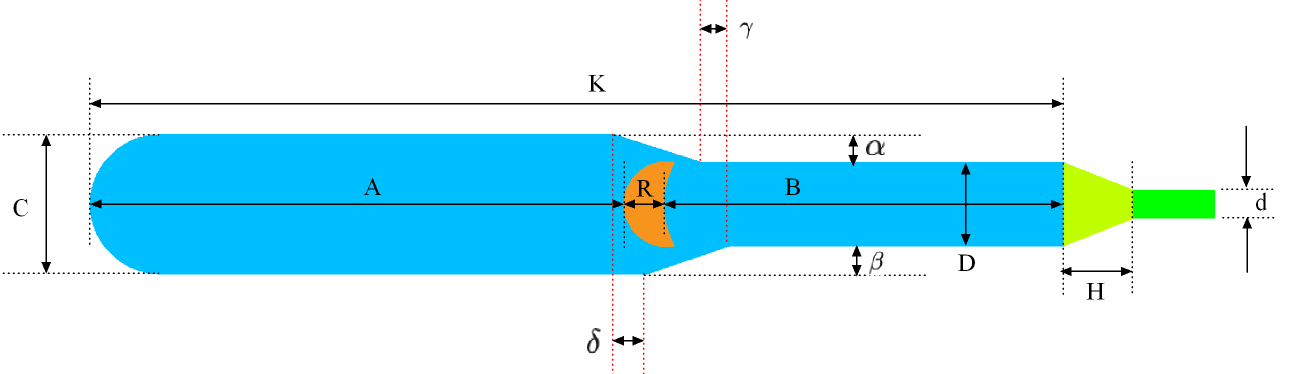

尺寸定量检测
支持对导针各关键部位进行精准的公制尺寸检测。支持双向公差配置，可灵活设定上限和下限公差要求。
强大焊点检测
涵盖焊点毛刺、凸焊、凹焊、S型异常焊点以及表面平滑度等各项综合核心工艺指标的识别判断。
其他异常检测
对生产中出现的引线弯曲、刀型极片等各项定性不良指标进行高精度拦截与异常定性。
04 工业物联网实时监测 📡
- 支持工业相机高清实时采图与关键性能指标（KPI）动态曲线的便捷切换显示。
- 无缝对接厂区中控大屏，实现车间多机台、多工位的集中化、一体化调度监测。
- 完美兼容移动终端，支持远程管理机台并提供超低延迟的机台视频画面生产直播。
05 品质统计分析报表 📊
- 提供创新的滑动窗口良率计算，支持自定义窗口大小及数据填充基数的深度设定。
- 具备多维度的累计良率精细化统计与全局工况历史数据追踪功能。
- 支持单项核心指标的 MSE 均方误差分析及统计直方图生成，忠实反应产线参数的准确性、精确性及稳定性。
1. 导针的多材质复合结构组成
典型的电解电容导针并非单一材质，而是由三部分组成的复合结构。第一部分是铝梗（Aluminum Boss/Stem），与电容内部铝箔连接，必须采用高纯铝（通常在 99.9% 以上）以有效防止电化学腐蚀；第二部分是扁平部（Flattened Section），属于铝梗中间被压扁的特定区域，专门用于与电容盖板（胶塞）进行紧密密封；第三部分是引线（Wire），属于外部焊接结构，通常采用镀锡铜包钢线（CP线）或镀锡铜线。
2. 铝丝与CP线的自动高速对焊工艺（Butt Welding）
这是生产中最核心的关键工序。设备通过高速自动对焊机将高纯铝丝和镀锡引线瞬间焊接在一起。由于铝和铜（或锡）的熔点存在巨大差异，且铝材表面极易形成致密的氧化膜，工艺控制难度极高。现场通常采用电弧焊或储能焊技术，以确保焊点物理结构牢固、接触电阻微小。视觉检测在此处的硬性指标是确保焊点处不产生严重的毛刺，防止其在后续工序中刺穿电容密封胶塞。
3. 头部镦粗与中间压扁成型工艺（Heading & Flattening）
该工序包含两个精密机械形变步骤：一是冷镦工艺，将铝梗的顶端加工成圆饼状或特定几何形状，方便后续通过超声波焊接或冷压焊与电容内部的铝箔（引出条）稳固连接；二是压扁工艺，在铝梗的中部冲压出一个平整的扁平区（即俗称的“舌头”结构），其核心目的是让导针在穿过橡胶塞时起到优异的自锁和密封作用，从物理结构上杜绝电解液渗漏。
4. 表面除油清洗与阳极氧化处理（Surface Treatment）
成型后的导针必须经过严格的化学清洗流程，以彻底去除机械加工过程中残留的工业油污和微细金属屑，防止其污染电解液并导致电容漏电流增大。对于部分高性能或长寿命级别的导针，还会对铝梗部分进行局部的阳极氧化处理，预先在表面生长出一层均匀的氧化铝薄膜，大幅增强其长期抗电化学腐蚀的能力。
5. 核心质量控制指标与出厂后果影响
制造过程中需严格监控四大核心质量指标：一是折弯强度，主要由焊接处的金相组织决定，焊点一旦脆裂将直接导致导针在使用中折断；二是铝材纯度，属于材质的关键源头把控，任何杂质进入都会引发电化学反应产生气体，进而导致电容成品出现“鼓包”或失效；三是镀锡层厚度，取决于电镀工艺的精细度，直接决定了客户在 PCB 板上的可焊性与后续焊接性能；四是机械尺寸精度，由模具精度决定，直接影响电容器整体组装时的密封可靠性。
6. 行业主流材质趋势：CP线 vs 纯铜线
目前行业分化出两大应用方向。镀锡铜包钢线（CP线）的核心是高强度钢芯，外层包铜并进行镀锡处理，其机械强度极高（完美适配流水线上的高速自动插装机），生产成本较低，同时具备导磁性，极其方便自动化设备的磁吸拾取与整列；而纯铜线线材的导电性能更佳，ESR（等效串联电阻）更低，目前主要用于音响级、车载电子或高频低阻的高端旗舰级电容器中。
7. 头部“舌头”结构的冲压冷镦成型机制
这个形似“舌头”的特殊结构是通过精密高速模具在几毫秒内硬生生“挤压”出来的。首先，铝丝送入模具后，冲头撞击末端引发金属塑性变形积聚（冷镦）；随后，平整冲模从两侧对其进行高压冷冲。由于铝具有极佳的延展性，铝原子在高压下向四周溢流形成薄片。由于模具表面通常做过微观磨砂或拉丝处理以增加摩擦力，导致“舌头”表面往往拥有比原本圆棒部分更为粗糙的特定挤压纹理。了解这一纹理特征对设计视觉打光方案至关重要。
8. 颈部过渡区（R角）的关键几何与视觉特征
