System Framework & Wiring Diagram
📌 系统方框图说明:本图展示了边缘推理机的整体业务与逻辑拓扑。从底层双工业相机的图像数据采集,到核心神经网络专用处理单元(NPU)的高速算法推理,再到上层物联网云平台的数据交互,清晰地呈现了整个软硬件闭环控制系统的逻辑架构。

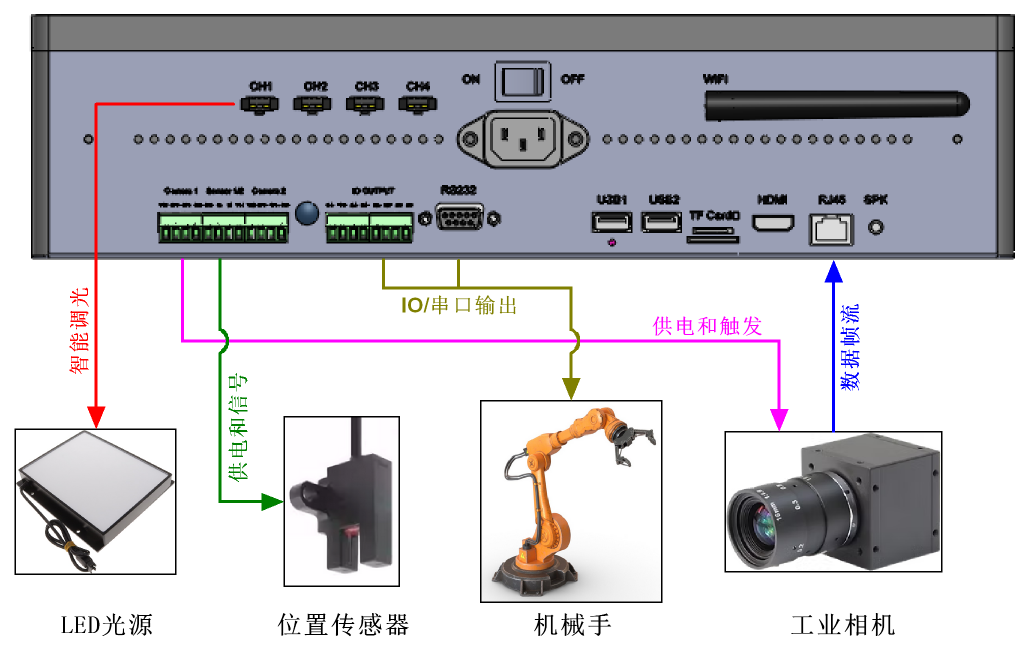

📌 系统接线图说明:本图展示了一体化边缘推理机在现场部署时的物理电气接口连接。详细标识了 GigE/USB3.0 相机总线、四通道恒流 LED 光源供电线、高精度位置传感器信号输入、RS232 通信接口以及高速隔离工业 I/O 控制线缆的物理走向与接线定义。
所有外置硬件模块(如工业相机、LED 光源、高精度位置传感器等)均直接与边缘推理机进行端对端接线。由推理机内部统一进行供电控制与总线调度,现场无需额外配置任何外部独立电源,从根本上降低了电气布线和柜内组装的复杂度。
设备采用高度集成的微型化紧凑结构设计,现场物理安装极其简单迅速。能够以高兼容性、低干扰性的代价无缝嵌入客户已有的老旧或现行工业产线中,最大程度缩短了工厂停产部署与设备调试的周期。
系统应用软件全面支持远程云端动态升级与一键式快速部署。依托边缘端(NPU)实现毫秒级的超低延迟实时推理拦截,同时结合云端大数据平台的深度模型分析与训练,打造智能进化的全数字化控制闭环。
